Descrizione del prodotto

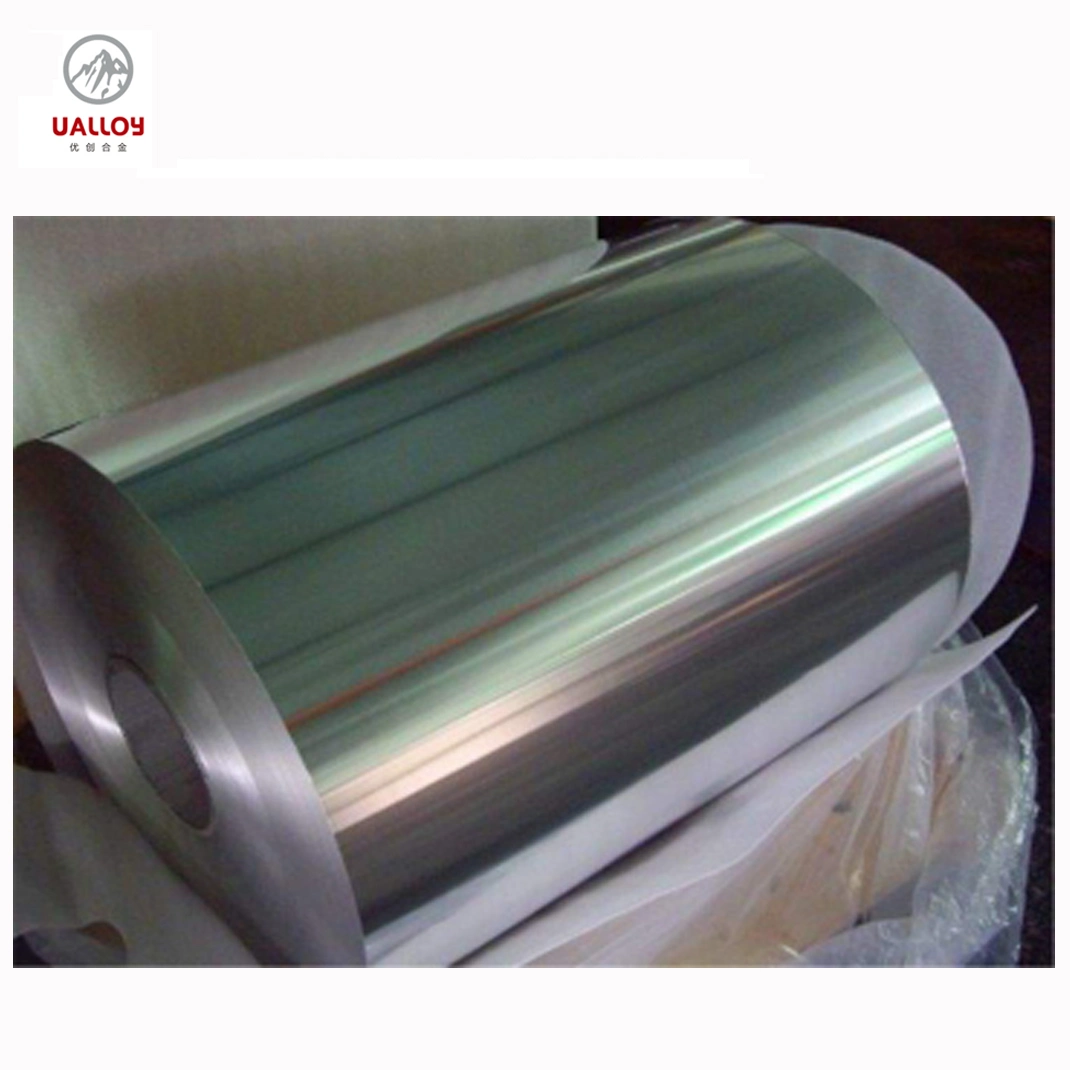

Striscia bassa della lega di nichel di rame di resistenza CuNi44
Modello no.: CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi44.
Quelle sono leghe del rame + del nichel della composizione chimica con l'aggiunta di manganese con una resistività Bassa (231.5 - 23.6 Ohm. Mm2/ft).
Più Noto, CuNi 44 (anche chiamato Constantan) presenta il vantaggio di un coefficente di temperatura molto insufficiente
I loro vantaggi sono i seguenti:
Resistenza molto buona a corrosione
Malleabilità Molto buona
Solderability molto buon
Composizione chimica e proprietà Principale della lega bassa di resistenza Cu-Ni | |||||||
Proprietà / grado | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
Composizione chimica principale | Ni | 1 | 2 | 6 | 8 | _ | 10 |
Manganese | _ | _ | _ | _ | 3 | _ | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Temperatura massima di servizio continuo (º C) | 200 | 200 | 200 | 250 | 200 | 250 | |
Resisivity a 2º C (Ω Mm2/m) | 0.03 | 0.05 | 0.1 | 0.12 | 0.12 | 0.15 | |
Densità (g/cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
Conducibilità Termica (× Del α 10-6º C) | < 100 | < 120 | < 60 | < 57 | < 38 | < 50 | |
Resistenza alla trazione (Mpa) | ≥ 210 | ≥ 220 | ≥ 250 | ≥ 270 | ≥ 290 | ≥ 290 | |
FME contro Cu (μ Vº C) (0~10º C) | - 8 | - 12 | - 12 | - 22 | _ | - 25 | |
Punto di fusione approssimativo (º C) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
Struttura micrografica | austenite | austenite | austenite | austenite | austenite | austenite | |
Proprietà Magnetica | non | non | non | non | non | non | |
Proprietà / grado | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
Composizione chimica principale | Ni | 14 | 19 | 23 | 30 | 34 | 44 |
Manganese | 0.3 | 0.5 | 0.5 | 1 | 1 | 1 | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Servizio continuo massimo Temperatureº C) | 300 | 300 | 300 | 350 | 350 | 400 | |
Resisivity a 2º C (Ω Mm2/m) | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.49 | |
Densità (g/cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
Conducibilità Termica (× Del α 10-6º C) | < 30 | < 25 | < 16 | < 10 | < 0 | < -6 | |
Resistenza alla trazione (Mpa) | ≥ 310 | ≥ 340 | ≥ 350 | ≥ 400 | ≥ 400 | ≥ 420 | |
FME contro Cu (μ Vº C) (0~10º C) | - 28 | - 32 | - 34 | - 37 | - 39 | - 43 | |
Punto di fusione approssimativo (º C) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
Struttura micrografica | austenite | austenite | austenite | austenite | austenite | austenite | |
Proprietà Magnetica | non | non | non | non | non | non |
